| 技術參數 | 指标 | |
| 精度等級 | U、1、F:0.2級，P、Q:0.5級，有功電能0.5級，無功電能↔2級 | |
| 顯示類型 | LCD | |
| 電源 | 工作範圍 | AC、DC85V~265V |
| 功耗 | ≤8VA | |
| 輸入測量 | 網絡 | 三相三線、三相四線 |
| 額定值 | 電壓:AC100V、400V:電流:1A、5A | |
| 過負荷 | 持續:1.2倍，瞬時:電壓2倍(10秒)，電流10倍(5秒∏) | |
| 功耗 | 電壓回路功耗<0.1VA(每相)，電流回路功耗<0.5VA(每相) | |
| 阻抗 | 電壓回路阻抗>500kQ;電流回路阻抗<20mΩ | |
| 頻率 | 50Hz±10% | |
| 諧波 | 電壓、電流2~47次諧波;電壓、電流各通道THD電¶能質量分析 | |
| 電能計量 | 正負有功、無功電能計量 | |
| 時鐘準确度 | 誤差≤0.5s/d | |
| 擴展功能 | 通訊接口 | 标配一路RS485口 |
| 脈沖輸出(标配) | 2路電能脈沖輸出 | |
| 開關量輸入(選配) | 4路開關量輸入 | |
| 開關量輸出(選配) | 2路開關量輸出 | |
| 工作環境 | -10℃~60℃，相對濕度≤93% | |
| 隔離耐壓 | 電源/輸入/輸出之間耐壓>2kV | |
安裝及接線

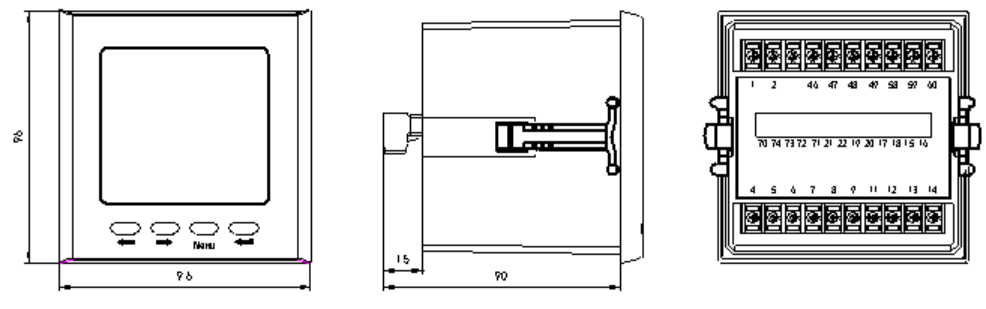

安裝方式：屏裝（開孔尺寸：91×91mm）

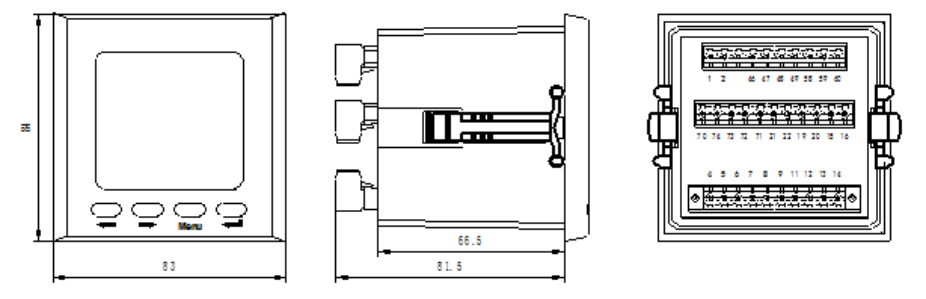

安裝方式：屏裝（開孔尺寸：76×76mm）

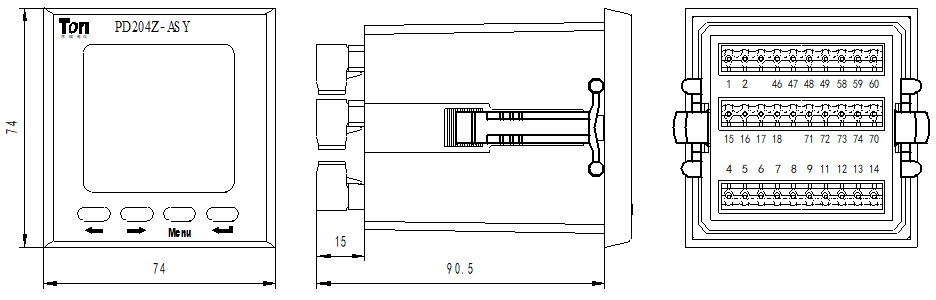

安裝方式：屏裝（開孔尺寸：67×67mm）
接線方式
輔助電源：儀表具備通用的（AC/DC）電源輸入接口，儀表極限的工作電壓為(∏wèi)AC/DC85～265V，請保證所提供的電源适用于該系列産品，以防止損壞産品。
說明：
A.采用交流電源建議在火線一側安裝1A的保險絲。
B.對于電力品質較差的地區中，建議在電源回路安裝浪湧抑制器防止雷擊，以及安裝快速脈沖群β抑制器。

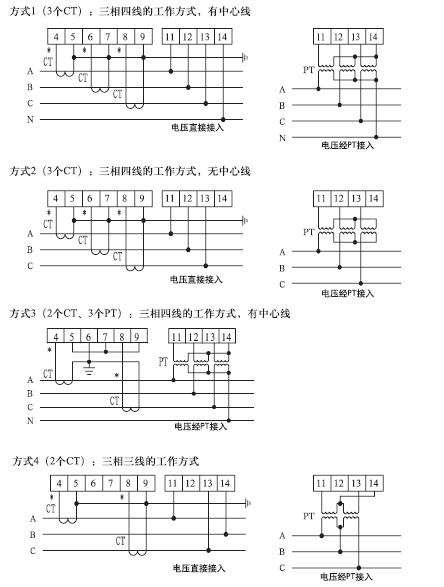

電流/電壓接入：
儀表采用了每個通道單獨采集的計算方式，保證了使用時(shí↑)完全一緻、對稱，其具有多種接線方式，适用于不同的負載形式。
注：“*”為各相電流進線端，接CT二次的S1端，另一端可接地。
産品型号
ANM125E
⦁ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。
⦁ 計量：有功、無功電能計量。
⦁ 顯示：大屏幕LCD顯示。中文顯示。
⦁ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
⦁ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
⦁ 開關量輸入輸出模塊（選擇配置）：4DI和2DO。
⦁ 适用于各種進線回路，大容量配出回路中電氣參數的監測和管理("lǐ)。
⦁ 主機尺寸：96×96mm, 83×83mm, 74×74mm
⦁ 開孔尺寸：91×91mm, 76×76mm, 67×67mm
ANM125EH
⦁ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2~47次諧波含&量監測。
⦁ 計量：有功、無功電能計量。8時段4費率複費率（可選配置）。
⦁ 顯示：大屏幕LCD顯示。中文顯示。
⦁ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
⦁ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
⦁ 開關量輸入輸出模塊（可選配置）：4DI和2DO。
⦁ 适用于進線回路中，電氣參數的全面監測和管理。
⦁ 主機尺寸：96×96mm, 83×83mm, 74×74mm
⦁ 開孔尺寸：91×91mm, 76×76mm, 67×67mm
