ANM100C
ANM100C
ANM100C
ANM100C導軌安裝式多功能電力參數測量儀為內部子(≥zǐ)計量、分項計量、能源管理等應用提供高性價比解決方案。÷
設備特點
測量
三相電力網絡的電壓、電流、正向/反向有(yǒ♦u)功電度
功率方向自動識别和指示
可選複費率(TOU)功能，可設置尖、峰、平、谷4種費率，8個時段
ANM100C有著0.5級高精度
可選配單費率或8時段4費率，标配RS485通訊接口，支持λModbus RTU或DL/T645規約。
通訊
标配RS-485通訊接口和紅外通信，MODBUS-RTU或DL/T645規約可選；标 配一路有功電度脈沖輸出;電壓信号供電，無需輔助電源;
50A以下回路可直連，無需電流互感器
50A以上建議使用二次電流為5A的外置電流互感器;35mm标準導軌安裝
ANM100C體積小巧
35mm标準導軌安裝，50A以下電流直連，電壓信号供電，無需輔助電源。安裝'方便，接線簡單、工程量小，尤其适用于配電箱安裝以及各種新建及改造項目。
技術參數
技術參數性能
精度電流、電壓:0.5級，有功電度:0.5級
顯示7位LCD
電壓Un三相四線:AV220Vx3
電流通過5A外置互感器:1.5(6)A、直連:10(80)A:50A以上建議使用二次電流為5αA的外置電流互感器
頻率50Hz，60Hz
時鐘準确度誤差≤0.5s/天
電壓範圍正常工作電壓:150V~265V
功耗<5VA
電度脈沖輸出标配一路有功電度脈沖輸出;無源輸出，外接電源DC~24V
通訊标配RS485接口和紅外通訊，支持MODBUS-RTU或DL/T645規約
工作環境-10~60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
安裝方式35mm導軌安裝
外形尺寸126x97x76mm

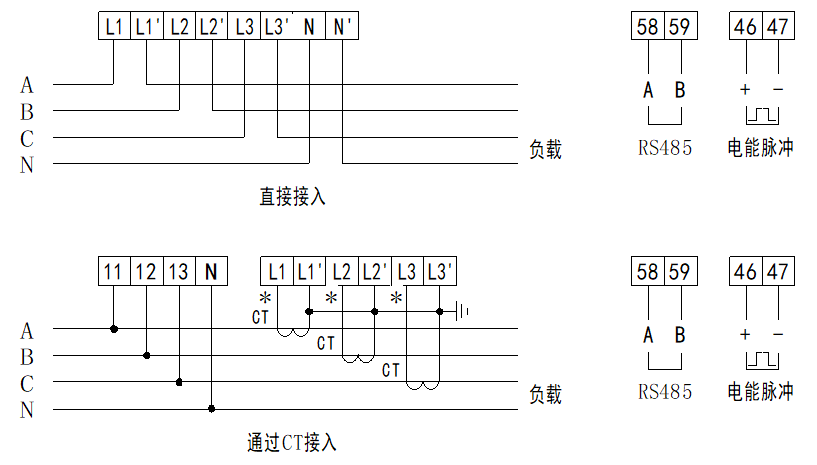

接線方式

注：“*”為各相電流進線端，接電流互感器二次的S1端，另一端可(k₽ě)接地。
