ANM100
ANM100
ANM100
ANM100系列多功能電力參數測量儀為公用/商業建築、工業、能源✘與基礎設施，電網及公共事業客戶提供高性價比測量解決方案。
設備特點
測量
三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數♠。有功（0.5s級）、無功電能計量。 電壓、電流通道63次分次諧←波分析。THD，THFF，CF，KF等電能質量分析。（諧波分析适用于ANM100EH型号） 電流≈/功率需量實時值、最大值及預測值（适用于ANM100EH型号）。12時段，4費率分時電度。
數字通訊
RS-485通訊接口，MODBUS-RTU或DL/T645規約。
輸出模塊
2路繼電器輸出或2路脈沖輸出或1路4-20mA模拟量輸出。
PIR人體紅外探頭
熱釋電紅外感應自動點亮背光，極大λ(dà)的方便現場數據讀取，并且極大的節省設備自身功耗，PIR人體紅Ω(hóng)外感應狀态可做為現場入侵安防信号，遠程報警。 ≈帶有上下限報警功能，報警變量、上下(xià₩)限值可任意設置。
産品尺寸

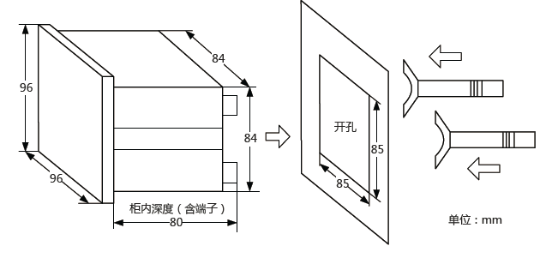

主機尺寸：96x96x80mm；開孔尺寸：85×85mm
快速脈沖群抗擾度
IEC61000-4-4, Level 4；浪湧抗擾度：IEC61000-4-5, Level 3；靜電抗擾度：←IEC61000-4-2，Level 4。
技術參數


技術參數指标
精度等級

U、I、F： 0.2級，P、Q：0.5級，有功電能0.5s級，無功電能2級

顯示類型LCD
電源工作範圍AC、DC85V~265V
功耗≤0.5VA
輸入測量網絡三相三線、三相四線
額定值電壓:AC100V、400V:電流:1A、5A
過負荷持續:2倍，2500AVC/1秒
功耗＜0.2AV
頻率45~65Hz
諧波電壓、電流63次諧波;THD，THFF，CF，KF等電能質量分析
需量分析電流/ 功率需量實時值、最大值及預測值
分時電度

12時段，4費率

擴展功能
通訊接口标配一路RS485口，可選MODBUS-RTU或DL/T645
開關量輸入(選配)2路開關量輸入
輸出(選配)

2路繼電器輸出或2路脈沖輸出或1路4-20mA模拟量輸出

工作環境

工作溫度：-20℃~70℃；存儲溫度：-40℃~85℃；相對濕度≤95%

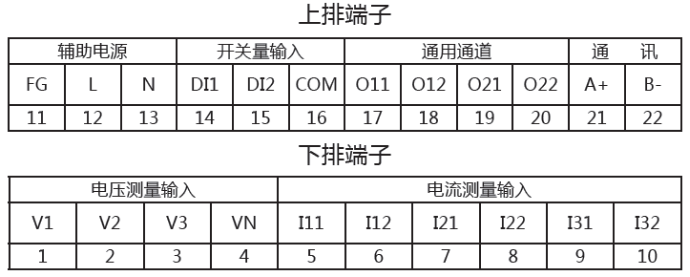

安裝和接線
