ANM120
ANM120
ANM120
ANM120系列多功能電力參數測量儀為公用/商業建築、工業、能源與基礎設施，電≠網及公共事業客戶提供高性價比測量解決方案。
設備特點
快速脈沖群抗擾度
IEC61000-4-4, Level 4；浪湧抗擾度：IEC61000-4-5, Level 3；靜電抗擾度：IE"C61000-4-2，Level 4。
超大彩色顯示屏
儀表有效顯示面積突破性的達到80mmX80mm，占前面闆面積的70%。 前面闆采用純平鏡面無邊框設計✔(jì)，徹底颠覆工業儀表的傳統外觀，盡顯高檔風範。
電容式觸摸按鍵
取消了傳統的機械式按鍵，采用更為先進的電容式觸摸按鍵，永久性地避免了(lβe)按鍵老化失靈、手感變差的問題，讓儀表的操作變為一種高科技(j×ì)的享受。
PIR 人體紅外探頭
熱釋電紅外感應自動點亮背光，§極大的方便現場數據讀取，并且極大的節省設備自身(shē↕n)功耗，PIR 人體紅外感應狀态可做為(wèi&)現場入侵安防信号，遠程報警。
上下限報警功能
帶有上下限報警功能，報警變量、上( shàng)下限值可任意設置
豐富的顯示方式
具有豐富的顯示方式（分區、負載、四象限電能）。 更高的(de×)精度和分辨率(1:6000 動态範圍)—精準測量小負載。
技術參數


技術參數

指标
精度等級U、I、F:0.2級，P、Q:0.5級，有功電能0.5級，無功電能2級
顯示類型LED
電源工作範圍AC、DC  85V~265V
功耗≤0.5VA
輸入測量
網絡三相三線、三相四線
額定值電壓:AC 0~660V;電流:AC0~5A
過負荷持續:2倍，2500VAC/1秒
功耗<0. 2VA
頻率45~65Hz
諧波電壓、電流 63 次諧波;THD，THFF，CF，KF、序分量等電能質量分析
需量分析電流/功率需量實時值、最大值及預測值
分時電度12 時段，4 費率
擴展功能
通訊接口标配一路 RS485 口，可選 MODBUS-RTU 或 DL/T645
開關量輸入(選配)2 路開關量輸入
輸出(選配)2路繼電器輸出或2路脈沖輸出或1路4-20mA 模拟量輸出
工作環境工作溫度:-20℃~70℃:存儲溫度:-40℃~85℃:相對濕度≤95%



安裝和接線


ANM120有兩種開孔尺寸：

68*68mm，非常适用于抽屜櫃安裝，外形尺寸72*72mm。

91*91mm，非常适用于普通開孔安裝，外形尺寸96*96mm。



1、ANM120 （68*68開孔）

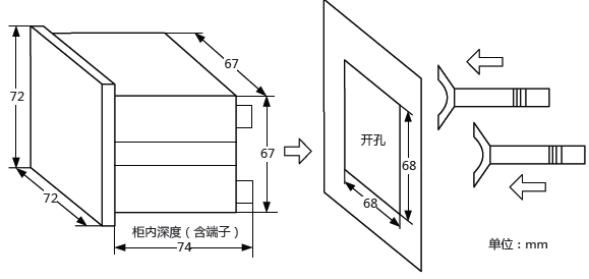

安裝圖

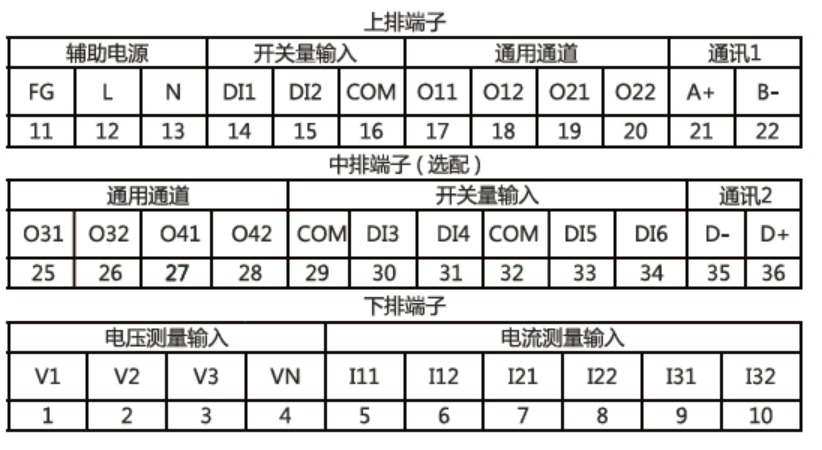

端子圖


2、ANM120（91*91開孔）

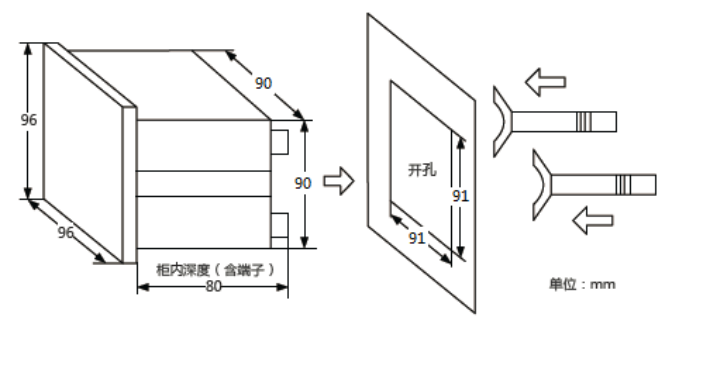

安裝圖

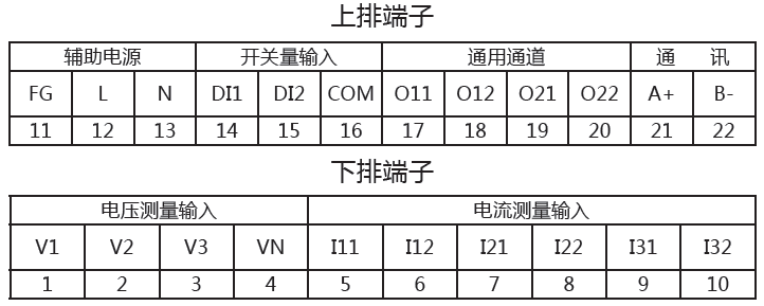

端子圖
